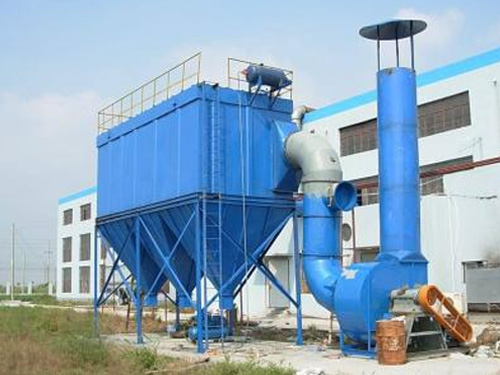

淀粉厂脉冲除尘器构造及工作原理：

1、构造

本除尘器由上、中、下箱体、排灰装置及喷吹清灰系统五部分组成。上箱体包括可掀起的顶盖和出风口。中箱体内有花板、滤袋组件、防爆泄压阀、防静电滤袋等。下箱体有灰斗，进风口及检修门。排灰装置为重力卸灰阀或者回转卸料阀。喷吹清灰系统由脉冲控制仪，电磁气阀，喷吹管及气包组成。

2、工作原理

（1）过滤原理：在系统主风机作用下，含尘气体从除尘器的进风口进入，经过气流均化装置，转而向下进入灰斗。由于流速减缓，加上惯性及粉尘的自重作用，使气体中大颗粒粉尘受惯性力作用被分离出来，直接落入灰斗。含尘气体通过灰斗后进入滤袋过滤区，气体穿过滤袋，粉尘被留在滤袋外表面，净化后的气体经滤袋口进入净气室，再由出风口排出。

（2）清灰原理：随着过滤时间的延长，滤袋上的粉尘层不断积厚，阻力不断上升，当阻力上升到设定值时，清灰装置开始进行清灰。清灰时，压缩空气以短促的时间按顺序通过各脉冲阀，经喷吹管嘴向滤袋喷射，使滤袋迅速膨胀产生振动，并在逆向气流的作用下，附着在滤袋外表面上的粉尘被剥离落入灰斗中。

（3）粉尘收集：经过滤和清灰被截留下来的粉尘均落入灰斗，再由灰斗口集中排出。
